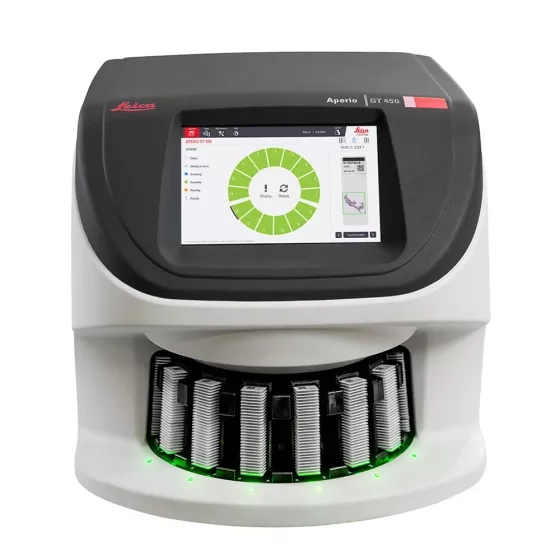

Aperio GT 450 — 自动大容量数字病理载玻片扫描仪

快速发展至下一代影像

运用 Aperio GT 450，组织学技术人员可以快速完成扫描任务，并自信地享受 32 秒的扫描速度*。采用 Leica 光学元件以及安全可扩充的 IT 架构，输出 81 张载玻片/小时（放大倍数为 40）*，同时提供高质量的图像。从病理实验室到 IT 机房，Aperio GT 450 专为放大数字病理操作而设计。

• 在扫描期间无需接触便可改善病例周转时间，直接从 HistoCore SPECTRA 工作站连续载入玻片架（染色剂与盖玻片）
• 使用专用的 SAM (Scanner Admin Manager) 服务器和软件，您可由此一次对多部 Aperio GT 450 进行设置和监控，从而协助提高 IT 安全性与控制能力。不再为每部扫描仪各提供一个工作站
• 使用 Leica 光学元件来确保提供出众的图像质量

• Aperio GT450 数字病理扫描系统

                产品配置及技术参数

  1. 设备名称：Aperio GT450数字病理扫描系统

  2. 设备系统组成：

  	配置名称	数量
  硬件组成	GT450扫描主机	1
  	Leica玻片架	15
  	Leica 40x镜头	1
  	彩色线性相机	1
  	Dell SAM服务器	1
  	高性能DELL Review 工作站	1
  软件组成	图像扫描软件	1
  	集中式扫描仪管理系统SAM	1
  	ImageScope图像浏览软件	1
  	图像管理和远程阅片软件	1
  	免疫组化图像分析软件： 1. Membrane Algorithm细胞膜分析软件 2. Nuclear Algorithm细胞核分析软件 3. Cytoplasm Algorithm 细胞质分析软件	3

  3. 技术参数

  3.1光学及扫描系统

  3.1.1实现无人值守全自动扫描，专利线性扫描技术完成全玻片（WSI）扫描成像。

  *3.1.2一次性可装载450张玻片进行扫描，同时能够无需暂停，在扫描工作状态进行玻片的持续加载，实现大于450张玻片的高通量扫描。

  *3.1.3智能触屏一体机，扫描设备无需电脑工作站，利用集成在扫描仪上的触屏进行智能控制。

  3.1.4 超小体积 49.53 cm (高) x 52.83 cm (宽) x 58.43 cm (深) 以满足病理科节约空间的需求。

  *3.1.5智能感应上载系统专利设计，保证无需任何手动操作及玻片组织设置即可启动全自动识别和全玻片扫描功能，实现智能自动扫描。

  3.1.6 扫描过程中，设备时刻保证有最多空的加载位展现在外，实现真正持续上载功能。

  3.1.7专利定制高端德国工艺物镜：40x（专利设计，FOV达到1.0mm），实现40x物镜扫描分辨率精度≤0.26μm/pixel。

  *3.1.8实时对焦专利技术（Real-Time Focus）：获取对焦数据和应用对焦地图扫描之间没有时间延迟，即使是厚薄不均的玻片也可确保能获得高质量图像。实现每张玻片15mm x 15mm范围内32s扫描速度（40x物镜，包含组织寻找，对焦，扫描及数据传输时间），81张玻片/小时。

  *3.1.9 组织识别（Tissue Finder）功能，每次扫描玻片进行高精度组织识，自动别识别率>99.5%，自动智能排除玻片上的残留物、灰尘和记号笔笔记；并在组织识别后，预留2mm的区域进行扫描，以防止丢失组织。

  *3.1.10自动图像质量检测专利技术（Auto-QC）：扫描每张玻片时进行玻片校准和对图像质量自动检测，并在扫描设备的触屏上显示玻片图像扫描质量状态。

  3.1.11触屏显示器能够通过不同颜色实时显示玻片扫描状态：可用玻片架、正在扫描、等待扫描、扫描完成、优先扫描、警告报错。

  3.1.12实现玻片扫描状态（扫描数量、平均扫描时间、平均扫描面积等数据）柱状图统计，可分为周/月/年数据，并在触屏显示器上显示。

  *3.1.13优先扫描功能：在不暂停扫描状态下，可通过触摸屏设置玻片架的扫描优先程序，最多可设置3个玻片架进行优先扫描，处理紧急病例。

  3.1.14特定环境扫描：可针对特殊玻片或不良玻片进行特定环境下扫描，以获得最佳数字图像。

  3.1.15自动病例管理（Case Study）功能：对于同一病历号或条形码号的多张切片，能够进行扫描后自动分配在同一病例下，便于观察。

  3.1.16登录与加密设置：扫描仪进行不同账户登录管理，并通过加密密码保证数据安全性；登出后，显示屏上显示的玻片图像将不提供二维码、条形码、病人姓名等玻片标签信息。

  3.1.17扫描仪上配有设备使用视频、设备常见故障处理视频，帮助用户进行日常使用工作。

  3.1.18可自动和手动设置白平衡校正点，用以色彩校正和平场校正。

  *3.1.19阅片系统包含ICC医用色彩校正文件，保证电脑显示器呈现的数字图像色彩无限逼近显微镜下组织色彩。

  3.1.20图像文件格式：DICOM，并可通过集中式扫描仪管理系统生成SVS格式。

  3.1.21设备扫描操作系统架构在LINUX下，避免出现操作版本升级后硬件不兼容的情况。

  3.1.22设备外观专利设计：扫描设备进行一体化设计，没有螺丝固定，拆装方便。

  3.1.23定制风路系统设计，保证最少灰尘进入设备内部。

  3.1.24设备专利光幕系统（light curtain）设计，红外线安全光幕探测玻片架装载区的物体，玻片架转盘仅在安全光幕区域无物体时旋转，保证用户操作安全。

  3.1.25设备上载玻片架为标准玻片架，能够兼容徕卡等市场主流染色封片机，减少玻片转移工作。





  3.2集中式扫描仪管理系统

  *3.2.1系统可设置每台扫描仪的PIN密码，一次可连接管理4台扫描仪，满足客户实验室日后扩展需求。

  3.2.2对每台扫描仪进行参数设置，实现远程扫描仪管理；所有连接的扫描仪的状态信息都会显示在管理软件主页。

  3.2.3运用Mirth技术进行事件和数据处理。

  3.2.4能够为每一台扫描仪设置账户登出时间，登出后，标签信息不再显示在扫描仪的显示屏上，但是扫描仪仍可以持续运行，确保敏感信息保密。

  3.2.5将扫描仪生成的DICOM文件格式自动生成SVS格式，或者直接传输至PACS，用于阅读图像与分析图像。

  3.2.6兼容1D和2D条码，能够对接LIS、LIMS、PACS（HL7）和PACS。



  3.3 图像浏览软件

  3.3.1有Imagescope 和WebScope浏览软件，可免费网上下载。

  3.3.2可同时打开单个或多个图像进行浏览和分析。

  3.3.3打开多个图像浏览时可同步移动多个图片进行浏览分析。

  3.3.4可以在图像上添加注释；可以在图像上进行长度测量、面积测量。

  3.3.5可以对数字切片图像的指定区域范围进行输出，格式保持不变。

  3.3.6可以删除/修改数字切片图像的指定区域。

  3.3.7浏览过程中，可在扫描倍数下以任意倍数显示，并且显示标尺、放大倍数。

  3.3.8可以360°旋转图片进行浏览。

  3.3.9自动导航阅片 可以设置导航倍率、路径，随时停止和恢复。

  3.3.10阅片轨迹存储可以坐标、时间等数字形式录制阅片轨迹

  3.3.11与分析软件和管理软件集成在查看软件中进行分析，分析结果自动返回管理软件中。

  3.4 图像数据管理远程阅片软件

  3.4.1软件中包含用户密码功能，登陆时需要输入用户名和密码，并且可以设置不同的用户权限。

  3.4.2可以建立切片数据库，按照病例、标本和玻片等信息进行分类存档及智能化管理。

  3.4.3可以建立局域网，并可通过局域网、互联网传输、浏览工作站数字切片图像。

  3.4.4可使位于不同地点的与会者实时讨论分析数字切片。



  3.5 图像分析软件

  3.5.1 可对图像进行全细胞定量分析，包括细胞膜、细胞核和细胞质。

  3.5.2 可对图像进行区域定量分析。

  3.5.3可进行切片图像、分析结果、感兴趣区域等数据的保存和管理。

  3.5.4 可支持数字切片图像批量处理。

  3.5.5具有免疫组化染色分析功能。
